自動化適用于快速等離子焊接法
等離子焊接法與激光焊接法相比很經濟，但缺點是在短短的焊接作業周期時間內，僅使用激光焊接法還達不到要求。其原因是，使用傳統的等離子焊接裝置雖然焊接質量高，但是與使用激光焊接裝置相比，等離子焊接作業非常慢，作業時要求有一個較高的熱輸入。
為了提高等離子焊接的效率，新的焊接方法，即三重脈沖焊接法。這種新的焊接法在著名的鎢惰氣焊接法的基礎上研發而來。三重脈沖焊接法的基本思想是基于使用三種不同強度的電流，以達到在產生微弱熱能的情況下，能夠有較高的熱傳遞速度。使用這種方法可以使等離子焊接裝置達到激光焊接裝置相類似的焊接效率，同時又很經濟。

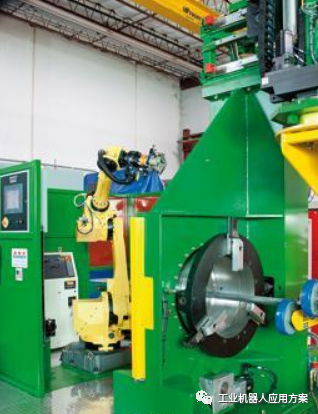

新研發出用來安裝液體清洗設備的ARC-11 RB自動化焊接機器人。為此，三重脈沖焊接法焊接裝置首次實現了集成化。ARC-11 RB自動化焊接機器人裝置裝備有Beckhoff公司CX1010型嵌入式PC和控制裝置Twincat NC PTP，其軟件系統采用Windows XP。該嵌入式PC結構緊湊，布置在一個箱子里，用來控制整個焊接裝置，還包括控制車間里的門架式起重機、機器人功能、操作工作面、感應式加熱部件、焊接工件運送裝置以及所有使用壓縮空氣作業的部件。
由于采用了上述技術，加快了整個焊接作業過程，并實現了整個焊接作業的各個步驟的自動化。整個焊接作業的步驟為：車間內的門架式起重機提升切割成額定長度的管子，將其送入一個張緊裝置內。與此同時，焊接機器人從傳送帶上抓起一個終端環并將其放入第二套拉桿對內進行定位。機器人對著焊炬變換著工件抓緊裝置并將終端環與管子焊接在一起。之后，兩個張緊器自動開啟，門架式起重機將一端完成焊接工件取出。接著管子轉動180°，管子的另一端被放入張緊裝置中，焊接作業程序重復。待焊接工件完成另一端焊接作業時，門架式起重機將該完成焊接作業的管子運送到一個存放架上。工件的外形尺寸不同，這種焊接作業持續時間最多為2min。

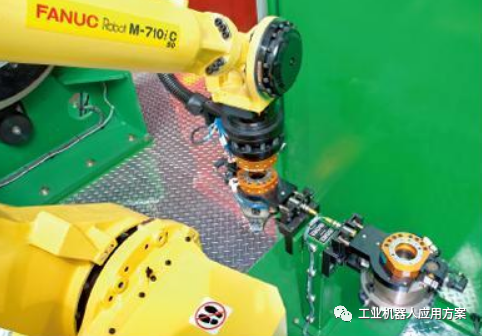

Fanuc公司Arcmate M 710i C-50型機器人由Beckhoff公司CX1010型嵌入式PC進行控制。采用Powerwave R350 型Lincoln焊接電流供電裝置，該供電裝置通過Devicenet主集成電路組件直接無縫連接在Beckhoff嵌入式PC上。Ethercat接線夾充當I/O系統使用，這些接線夾直接按順序布置在CX1010型Beckhoff嵌入式PC上。在焊接作業不需要通過 Devicenet接口供電，或是在焊接時應用該Devicenet接口供電反應時間極其短時，ARC焊接裝置使用 EL403x型模擬式Ethercat輸出接線夾。
焊接機器人裝置功能在PC-CPU上實現
根據工業控制的要求，ARC 公司自行設計出焊接機器人的控制人員界面的可視化軟件。通過使用該軟件，焊接作業操作人員的眼前出現的是與原來使用 Windows- PC窗口那樣的自己已經習慣的窗口，這樣的環境下操作焊接機器人更為容易和自如。Twincat ADS 將控制人員界面與控制裝置連接起來。Twincat 動態影像轉換器將焊接機器人控制集成入Twincat 自動化組。
Twincat動態影像轉換器透明地集成入已存在的輸送控制范圍里：機器人技術和輸送控制功能與Twincat NC PTP（軸點對點定位）或是NC I（在三維圖像中插入軸的定位）同步實現最佳化。所有NC的性能，如“曲線轉輪”或“飛鋸”（從動軸與行駛著的主軸的同步化）可以在一個共同的軟硬件平臺上任意連接。該軟硬件平臺還支持各種平行和系列動態畫面：2D平行動態畫面、3D-Delta、剪接動態畫面、Scara、坐標式門架起重機以及轉動的動態畫面。
編程采用坐標系統的規則，在此控制計算各種相關的電動機位置的反演動畫，選擇和動畫組態在Twincat系統中生成。在動畫信道，如在Delta型桿長與偏移均是數據化顯示。為了進行動態預控制，可提前給定焊接工件的重量和重量的慣性。為了使機器人能夠順利抓起和放下焊接工件，使用者可以借助于“飛鋸”和“曲線轉輪”功能，在傳送帶上同步實施。對于AX 5000 系列Beckhoff驅動器，Twincat動態畫面轉換器是最佳化的。
焊接工件自動化張緊使產量提高了30%
如前介紹的那樣，在焊接作業中可在ARC-11 RB的全部數據基礎上，通過Ethercat的跟蹤檢驗功能實現焊接作業的監控。此外，因?yàn)樗械拇a出自同一中心，所以可以實現用戶專用代碼的參數化。通過使用Ethercat，用戶專用代碼可以較為簡單地書寫。因?yàn)锳RC公司接到的委托大多是特殊工件焊接，因此該公司接受的焊接機器人設計委托往往還是較為麻煩和復雜的。
如果比較考慮ARC-11-RB焊接機器人的控制設計方案的復雜性，ARC-11-RB焊接機器人從設計到應用僅用了4周時間，之后的結構和組裝在3周之內便完成了。在此，ARC公司實現了焊接工件自動化張緊與取下，與人工張緊和取下焊接作業的方法相比，產量提高了30%。在這種情況下，只有焊接工件的裝車和卸車是手工進行。由于采用Twincat，所以在簡單的拓?fù)鋵W(xué)基礎上進行機器人控制裝置的軸布線，僅需要1h便能完成。該焊接機器人的控制裝置組件少，且機構緊湊，所以配電箱的外形尺寸較小。
這里SPS、 運動控制、 HMI以及機器人技術只能在工業 PC-CPU上運行。這對于使用者來說有以下優點：
●不需要另設置一個控制機器人的CPU；
●因?yàn)榻M態、數據化和診斷在一個系統內進行，所以降低了能源成本；
●Twincat 是知名的、一體化的組態、數據化和診斷工具；
●通過用于SPS、 運動控制和機器人技術的各CPU的相互配合，省去了因不匹配而產生的損失；
●由于采用直接界面，省去了各CPU間繁瑣的相互配合，因此提高了焊接作業的效率和精密度。
